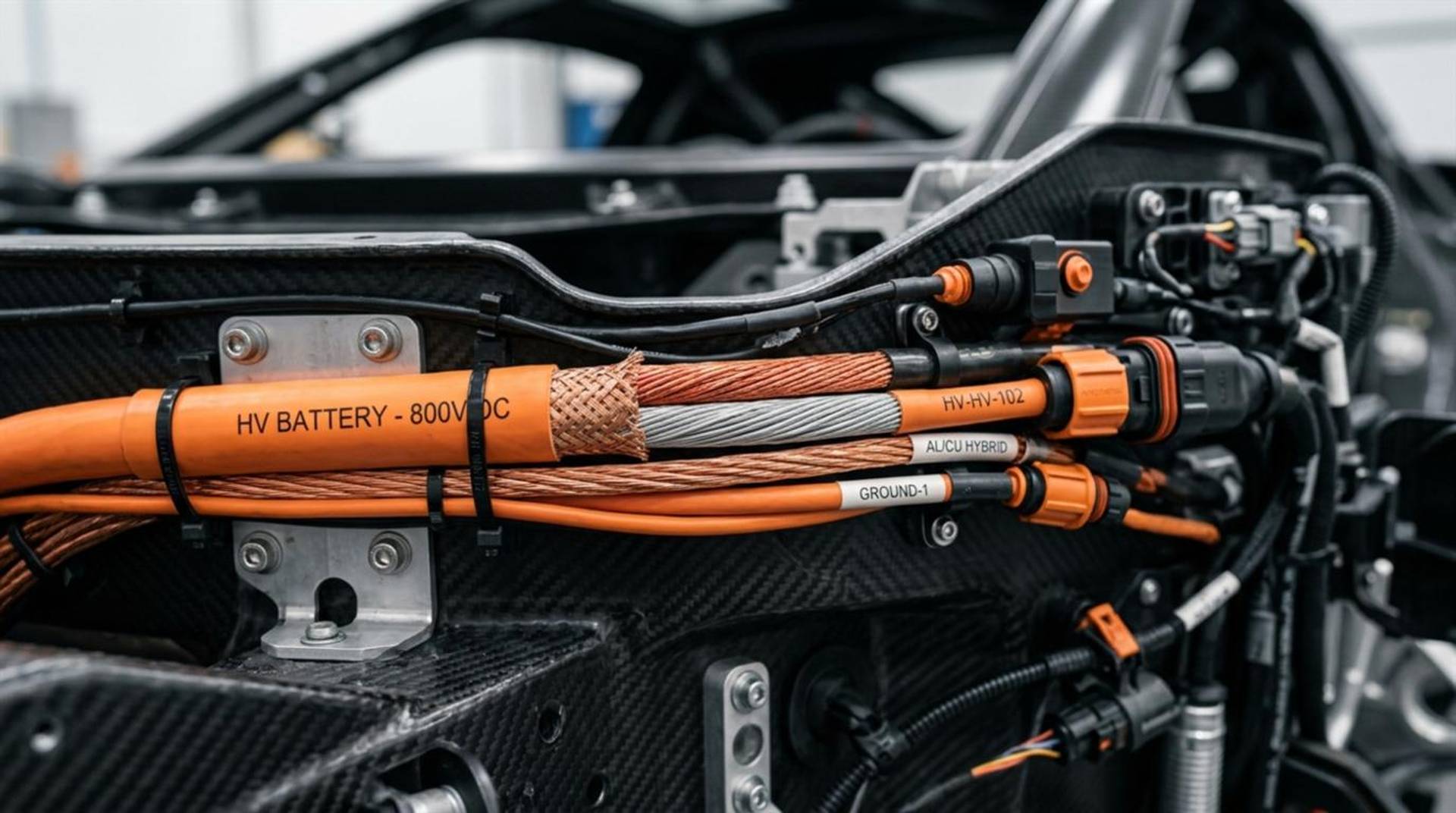

Aluminiumkabel in Tesla, BMW, Ferrari: 40% Gewichtsersparnis vs. Kontaktprobleme

Im modernen Automobilbau, insbesondere bei batterieelektrischen Fahrzeugen und High-End-Sportwagen von Tesla, BMW und Ferrari, zählt jedes Gramm: Während Motoren und Karosserien konsequent auf Leichtbau getrimmt werden, wiegt der klassische Kupfer-Kabelbaum in modernen Premium-Fahrzeugen mittlerweile zwischen 45 kg und 65 kg und gehört damit zu den schwersten Einzelkomponenten im gesamten Fahrzeug.

Um bis zu 40 % dieses Gewichts (rund 15 kg bis 22 kg) einzusparen, ersetzen die Hersteller zunehmend Kupfer durch hochreines Aluminium. Doch der Materialwechsel birgt technische Risiken: Die geringere elektrische Leitfähigkeit von 35 MS/m erfordert einen 1,6-fach größeren Leitungsquerschnitt, während an den Verbindungsstellen schleichende galvanische Korrosion droht, die im Alter zu teuren Bordnetzausfällen und Werkstattkosten von über 2.500 Euro führen kann.

Aluminium statt Kupfer: Eine Notwendigkeit

Die Motivation für den Wechsel von Kupfer zu Aluminium ist sowohl ökonomischer als auch physikalischer Natur. An den internationalen Rohstoffmärkten kostet eine Tonne Elektrolytkupfer typischerweise zwischen 8.500 Euro und 10.200 Euro, während Primäraluminium mit 2.200 Euro bis 2.650 Euro pro Tonne nur rund ein Viertel davon kostet. Bei einer weltweiten Automobilproduktion von über 85 Millionen Fahrzeugen pro Jahr bedeutet dieser Preisunterschied ein Einsparpotenzial von mehreren hundert Millionen Euro für die Hersteller.

Noch drastischer wirkt sich der physikalische Gewichtsvorteil im Fahrbetrieb aus: Mit einer Dichte von 2,70 g/cm³ ist Aluminium rund 70 % leichter als Kupfer (8,96 g/cm³). Selbst wenn man den notwendigen Querschnittszuwachs um den Faktor 1,6 berücksichtigt, um denselben elektrischen Widerstand zu erreichen, spart ein Aluminiumkabel im Hochvoltstrang bei 400 Volt bis 800 Volt Betriebsspannung und Strömen von bis zu 300 Ampere rund 40 % bis 50 % des reinen Leitergewichts ein. Bei einem Elektroauto wie dem BMW i4 mit 250 kW (340 PS) oder dem Tesla Model S Plaid mit 750 kW (1.020 PS) verbessert diese Diät die Beschleunigung und spart im Stadt- und Autobahnzyklus wertvolle Wattstunden an Batteriekapazität.

Fahrzeughersteller wie Tesla, BMW und Ferrari ersetzen zunehmend Kupferkabel durch Aluminiumleitungen. Dieser Technologiewechsel betrifft Hochvolt- wie auch Niedervolt-Architekturen in Elektrofahrzeugen. Hohe Kupferpreise und das Bestreben, Fahrzeuggewicht zu reduzieren, sind die Haupttreiber.

Gewichtseinsparung und Kostenreduktion

Aluminiumkabel ermöglichen eine Gewichtsreduktion des Kabelbaums um 30 bis 40 Prozent. Ein geringeres Fahrzeuggewicht verbessert die Effizienz und Reichweite von Elektrofahrzeugen. Die Materialkosten sinken erheblich. Kupferpreise unterliegen starken Schwankungen; Aluminium bietet hier eine stabilere, günstigere Alternative.

Aktuelle Implementierungen

• Tesla: Das Model Y und der Cybertruck nutzen Aluminiumleitungen. Tesla treibt die Integration dieser Technologie konsequent voran.
• Ferrari: Neuere Plug-in-Hybridmodelle von Ferrari setzen ebenfalls auf Aluminiumkabel. Dies unterstreicht den Performance- und Effizienzgedanken.
• BMW: Die kommenden Fahrzeuge der Neuen Klasse von BMW werden Aluminiumkabelbäume verwenden. Dies ist Teil einer umfassenden Plattformstrategie.

Technische Herausforderungen und Lösungen

Aluminium besitzt eine geringere elektrische Leitfähigkeit als Kupfer. Dies erfordert dickere Kabelquerschnitte, um den gleichen Stromfluss zu gewährleisten. Ein Aluminiumkabel muss bei gleicher Stromstärke einen etwa 1,6-fach größeren Querschnitt aufweisen als ein Kupferkabel.

Materialeigenschaften und Risiken

Aluminium ist spröder als Kupfer. Dies erhöht das Risiko von Brüchen bei Vibrationen oder mechanischer Belastung. Korrosion an Verbindungspunkten stellt eine weitere Herausforderung dar. Aluminium oxidiert an der Luft schnell. Die entstehende Oxidschicht ist nicht leitfähig und kann den Kontaktwiderstand erhöhen. Hersteller müssen spezielle Verbindungstechniken anwenden. Dazu gehören Ultraschallschweißen, Crimpen mit speziellen Klemmen oder der Einsatz von Übergangsverbindern aus Bimetall.

Langzeit-Zuverlässigkeit

Die Langzeitstabilität von Aluminiumverbindungen in Fahrzeugen ist entscheidend. Temperaturschwankungen und Vibrationen können die Integrität der Verbindungen beeinträchtigen. Hersteller investieren in Forschung und Entwicklung, um diese Risiken zu minimieren. Spezielle Beschichtungen und Geometrien der Steckverbinder sollen Korrosion verhindern.

Vergleich: Kupfer vs. Aluminium im Fahrzeugkabelbaum

Praxis-Einsatz: Wie Tesla, BMW und Ferrari Aluminium im Bordnetz nutzen

Die Einführung von Aluminium im automobilen Leitungsbau erfolgt bei den führenden Herstellern nach unterschiedlichen Philosophien. Tesla setzt beispielsweise im Cybertruck und in neueren Modellserien auf ein 48-Volt-Niedervoltbordnetz in Kombination mit Aluminiumkabeln. Durch die Vervierfachung der Spannung von 12 Volt auf 48 Volt sinkt die Stromstärke bei gleicher Leistungsaufnahme auf ein Viertel, wodurch der erforderliche Leitungsquerschnitt drastisch reduziert werden kann. Dies erlaubt es Tesla, selbst bei Verwendung von Aluminium ultraleichte Kabelbäume zu verbauen, die im Vergleich zu konventionellen 12V-Kupfer-Systemen bis zu 70 % Kupfergewicht einsparen.

BMW nutzt Aluminiumleitungen vor allem in den schweren Hochvoltsträngen der elektrifizierten Baureihen i4, i5 und i7 sowie in den Plug-in-Hybriden. Die Verbindungskabel zwischen der Hochvoltbatterie (Kapazitäten zwischen 70 kWh und 105 kWh) und der Electric Drive Unit (Leistungen von 210 kW / 286 PS bis 400 kW / 544 PS) müssen Ströme von bis zu 400 Ampere dauerhaft übertragen. Um Kontaktprobleme zu eliminieren, setzt BMW auf automatisierte Ultraschall-Schweißverfahren direkt im Werk, bei denen die Litzenenden des Aluminiumkabels ohne thermische Gefügezerstörung mit kupferbeschichteten Terminals verschmolzen werden.

Bei Ferrari wiederum steht der reine Rennsport-Leichtbau im Vordergrund: Im Plug-in-Hybrid-Supersportler Ferrari 296 GTB (Systemleistung 610 kW / 830 PS) verbindet eine kompakte 7,45-kWh-Hochvoltbatterie den 122 kW (167 PS) starken Elektromotor mit dem 3,0-Liter-V6-Biturbo. Bei Fahrzeugen dieser Leistungsklasse, die in 2,9 Sekunden von 0 auf 100 km/h beschleunigen und über 330 km/h Topspeed erreichen, spart die Aluminium-Verkabelung rund 14 kg Gewicht im Mitteltunnel ein – ein messbarer Vorteil für die Gewichtsverteilung und die Rundenzeiten auf dem Rundkurs in Fiorano.

Werkstatt-Diagnose: Korrosionsrisiken und professionelle Instandsetzung

Für unabhängige Kfz-Werkstätten und Prüforganisationen wie TÜV und DEKRA stellen Aluminiumkabel im Reparaturfall eine Hürde dar. Das größte Problem ist das sogenannte Kriechen des Werkstoffs unter mechanischer Dauerspannung: Im Gegensatz zu Kupfer gibt Aluminium unter dem Druck konventioneller Schraub- oder Quetschverbindungen im Laufe der Zeit plastisch nach. Dies lockert die Verbindung, erhöht den Übergangswiderstand und führt unter Last zu starker Wärmeentwicklung. Wird eine solche Verbindung an einer 12V-Hauptstromleitung locker, kann die Übergangstemperatur schnell über 150 Grad Celsius ansteigen und umliegende Kunststoffisolationen zum Schmelzen bringen.

Zur fachgerechten Instandsetzung dürfen Kfz-Meisterbetriebe daher ausschließlich zertifizierte Bimetall-Reparaturhülsen (Al/Cu-Reibschweißverbinder) verwenden, die mit speziellen Hexagonal-Presszangen verarbeitet werden. Nach dem Verpressen muss die Reparaturstelle zwingend mit einem flüssigen Isolierharz oder einem dickwandigen Schmelzkleber-Schrumpfschlauch hermetisch gegen Sauerstoff und Feuchtigkeit abgedichtet werden. Ein kompletter Teilkabelbaum-Tausch bei fortgeschrittener Kontaktkorrosion im Motorraum erfordert oft 6 bis 10 Arbeitsstunden und schlägt in Vertragswerkstätten mit Gesamtkosten zwischen 1.800 Euro und 3.400 Euro zu Buche.

Fazit von Alex Wind: Warum Aluminiumkabel die Zukunft sind, aber höchste Fertigungspräzision verlangen

Als Automobiljournalist habe ich unzählige zerlegte Fahrzeuge in Entwicklungszentren und Werkstätten analysiert. Der Schritt von Ferrari, Tesla und BMW, den klassischen Kupferkabelbaum schrittweise durch Aluminium zu ersetzen, ist ingenieurtechnisch absolut logisch: In Zeiten, in denen Hersteller um jedes Kilogramm kämpfen, um die WLTP-Reichweiten von Elektrofahrzeugen um 10 bis 15 km zu steigern, sind 20 Kilogramm Gewichtseinsparung durch Aluminiumleitungen ein enormer Hebel. Dass gleichzeitig die Rohstoffkosten von über 9.000 Euro pro Tonne Kupfer auf ein Viertel gedrückt werden, beschleunigt diesen Wandel massiv.

Doch für den Werkstattalltag und den Langzeitbetrieb birgt dieser Technologiewechsel erhebliche Tücken: Aluminium neigt unter Sauerstoffeinfluss zur Bildung einer isolierenden Oxidschicht und reagiert bei Kontakt mit Feuchtigkeit und Kupfer extrem aggressiv mit galvanischer Kontaktkorrosion. Ein simpler Seitenschneider und ein Standard-Quetschverbinder für 5 Euro reichen bei Reparaturen nicht mehr aus – hier sind Ultraschall-Schweißanlagen und diffusionsdichte Bimetall-Kabelschuhe erforderlich. Mein Rat an Besitzer älterer Fahrzeuge: Lassen Sie bei Elektronikproblemen im Bordnetz keinesfalls Laien an den Hauptleitungsstrang. Unsachgemäße Crimpungen an Aluminiumkabeln führen zu Übergangswiderständen, thermischer Überhitzung und im schlimmsten Fall zu irreparablen Steuergeräteschäden im Wert von 3.000 Euro bis 5.000 Euro.
